拡張用メモリー

1. 必要部品



2. 機能説明

   1. 拡張用メモリーチップは、５１２Ｋバイト単位でメモリーの拡張を行うものです。
   2. 最大２個、１Ｍバイトまで拡張できます。
   3. 顧客管理を行わずモデムを使用しない場合、品番の点数は１個のメモリーチップを追加することによりおよそ９０００点、２個のメモリーチップを追加する事によりおよそ１５５００点まで管理が可能になります。
   4. 顧客数を増やす場合にも、拡張用メモリーチップを増設します。
   5. モデム装置を使用する場合には品番数、顧客数により必要となります。

   ＊ III、IVの増設についての詳細はこちらを参照してください。
   ＊ Vの増設についての詳細はこちらを参照してください。



3. 接続方法
   ＊ 作業は必ず電源がＯＦＦになっていることを確認して行ってください。

   I.	アッパーカバーを外す。（手順については別のページに詳細があります。）

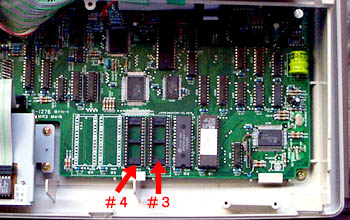

   II.	メイン基板上手前のＩＣソケットの空いている場所にメモリーチップを差し込む。 注）・ １個の時は、＃３に取り付けて下さい。 ・ ２個の時は、＃３・＃４に取り付けて下さい。 ・ メモリーチップの凹み部分を手前に差し込んで下さい。
   III.	アッパーカバーを取り付ける。
   IV.	システムリセットを行う。 右側面にある電源スイッチを「OFF」にする。 コントロール･キーの位置を「設定２」にする。 記録紙をプリンターより外す。 〔レシート送り〕キー・〔記録送り〕キー両方のボタンを押しながら、電源スイッチを「ON」にする。

   以上で取り付けは完了です。



4. 設定方法
   ＊ 設定はＯＷキーを使用します。
   ＊ コントロールキーの位置を「設定２」にし、プリセットシートを使用して下さい。
   ＊ プリセットシートが無くてもキーボードで直接入力できます。
   　キー入力説明の上の( )内はET-9021/22/23のキーボード上のキーです。ET-9031Fについては下記の対応表を参照して下さい。
   　Cキーと数字キーについては、プリセットシートとキーボード上のキーは同じです。

   キー対応表
   プリセットシート	キーボード
   	ET-9021/22/23	ET-9031F
   開始	解除	＃
   選択	客	―
   指定	返	割込
   入力	品番	現/預




   ＊品番、顧客数の最大値の変更をします。
   　＊ 変更数についての詳細はこちらを参照してください。

   例：品番数を１００００点、顧客数の明細を記憶しない状態で５００人に変更する。

   I.	(解除)
   II.	(客)
   III.	(品番)
   IV.	(品番)
   V.	ここで品番の変更最大値１００００点を入力します。
   VI.	(品番)
   VII.	(品番)
   VIII.	(品番)
   IX.	ここで顧客の変更最大値５００人を入力します。
   X.	(品番)

   以上で最大値の設定は終了です。
