必要部品
プリペイドカードターミナルセット
部品名 個数 a ポイントカードターミナル（ＰＰ−７７） 1 b 接続ケーブル 1
機能説明
- ＥＴ−３３シリーズで売り上げた金額に応じてポイントを付けたり、予め発行したプリペイドカードで支払ったりすることが出来ます。
- プリペイド/ポイントカード・システムにおいてはプリペイドモード、或いはポイントモードを自動的に判断します。
- １回の取引(1人の顧客)に対して、この2つのモードは同時に使用することは出来ません。
| ※ | 「１信」キーは、プリペイドカード時の締めキーとして使用するため、通常の「1信」キー操作が出来なくなります。 |
接続方法
| A. | ＰＰ−７７の準備 | ||||
| I. | 単体使用よりレジスターと連動するために設定をします。
|
||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|

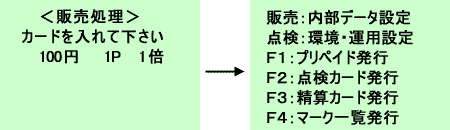

［その他入力方法］ ＊上記、標準セットが変更になっている時は標準に設定してください。 ・｢数字｣キー入力 → ｢販売｣キーでアンダーバーが次項設定項目に移動します。 ・各画面の最終項目を設定すると、アンダーバーが最初の項目に戻ります。 ↓ ：次ページへ移行します。 ↑ ：前ページに戻ります。 合計 ：前のメニューに戻ります。 ＊その他PP−77の設定は取扱説明書｢東和ポイントカードシステム PP−77｣を 参照してください。 |
|||||
| II. |
|
||||
と入力
| B. | レジスターの準備 ＊ 作業は必ず電源がＯＦＦになっていることを確認して行ってください。 |
||
| I. | 通信ポートカバーを開く。 |  |
|
| II. | 接続ケーブルのコネクター（ＤＩＮ９ピンのメス）をＣＯＭ ＡかＣＯＭ Ｂに差し込む。 |  |
|
| III. | 以上で取り付けは完了です。 | ||
設定方法
＊ 設定はＯＷキーを使用します。
＊ コントロールキーの位置を「設定２」にし、プリセットシートを使用して下さい。
＊ プリセットシートが無くてもキーボードで直接入力できます。
キー入力説明の上の( )内はET-3301/04/12のキーボード上のキーです。ET-3331Fについては下記の対応表を参照して下さい。
Cキーと数字キーについては、プリセットシートとキーボード上のキーは同じです。
| キー対応表 | ||
|---|---|---|
| プリセットシート | キーボード | |
| ET-3301/04/08/12 | ET-3331F | |
| 開始 | 一括取消 | レシート発行停止 |
| 選択 | 直訂 | 訂正 |
| 指定 | 客 | 一括取消 |
| 入力 | 現/預 | 現/預 |
| ＊ケーブルを接続した場所に応じてフラグを設定します。 ＣＯＭ Ａと接続した場合は機能フラグ４４と機能フラグ４５に、ＣＯＭ Ｂに接続した場合は機能フラグ４６と機能フラグ４７に設定します。 |
| ＣＯＭ Ａ（奥側） | ＣＯＭ Ｂ（手前側） | ||
| 機能フラグ４４ | ４６ | 機能フラグ４６ | ４６ |
| 機能フラグ４５ | １１０１００ | 機能フラグ４７ | １１０１００ |
| 例：手前側のコネクタ（COM A）に接続した場合 フラグは２種類（Ａ，Ｂ）あり、まずフラグＡを設定します。 |
|||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| ＊ メインフラグ６１，６２にポイント関連の設定があります。詳しくはここを参照してください。 一旦電源スイッチを切り、５秒以上おいてから再び電源スイッチを入れ直して下さい。 以上で設定は終了です。 |
|||||||||
立ち上げの手順
- 以上のメインフラグを設定後、ＰＰ−７７の電源を入れる。
- 再度、電源を入れ直すときはレジスターの電源を先に入れてからＰＰ−７７の電源を入れてください。
