ET78シリーズ
Ｓ−Ｉ／Ｏインターフェースボード１の説明

1. 必要部品


   1. Ｓ−Ｉ／Ｏインターフェースボード




      ＊標準装備
      Ｓ−Ｉ／Ｏインターフェースボード２



2. 機能説明
   1. オプションを接続するには、Ｓ−Ｉ／Ｏインターフェースボードが必要です。
   2. 標準でＳ−Ｉ／Ｏインターフェースボード２が装備されていますので、タッチ式・固定式・ミニ固定式バーコードリーダー、ＰＬＵキーボード、及びパーソナルコンピューターのどれか１つのみを使用とする場合は、Ｓ−Ｉ／Ｏインターフェースボード１は必要ありません。
   3. ８０桁プリンター、モデム、プリペイドカードターミナル、自動釣り銭機、あるいは複数の取扱がある場合には、Ｓ−Ｉ／Ｏインターフェースボード１を取り付けて下さい。

   4. Ｓ−Ｉ／Ｏインターフェースボード１にはこれらオプションが２つ取り付けられます。
      （Ｓ−Ｉ／Ｏインターフェースボード２に取り付けられるオプションは１つです。）

   5. Ｓ−Ｉ／Ｏインターフェースボード１上にディップスイッチが取り付けてあります。これはＳ−Ｉ／Ｏインターフェースボード１が３枚まで取り付ける事が出来、それらを区別するためのものです。
      　１枚目のボードは“１”、 ２枚目のボードは“２”、３枚目のボードは“３”のレバーをＯＮ（数字の方）にして下さい。




3. 接続方法
   ＊ 作業は必ず電源がＯＦＦになっていることを確認して行ってください。

   I.	アッパーカバーを外す。 ＊ 手順については別のページに詳細があります。

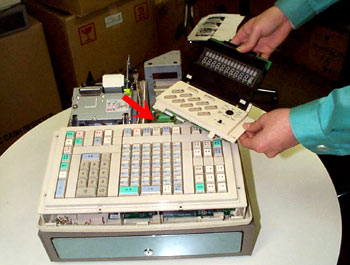

   II.	前面表示ユニットを横にずらす。 注意 矢印部分（緑のコード）が外れないようにする。

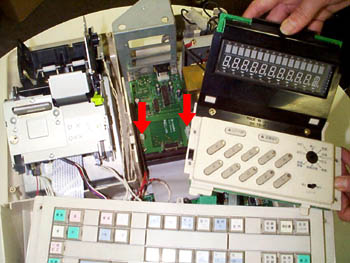

   III.	Ｓ−Ｉ／Ｏインターフェースボード２にロッキングサポート２本を立てる。

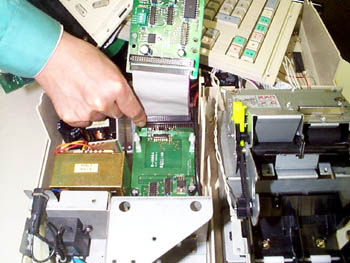

   IV.	Ｓ−Ｉ／Ｏインターフェースボード１のコネクターをＳ−Ｉ／Ｏインターフェースボード２に差し込む。

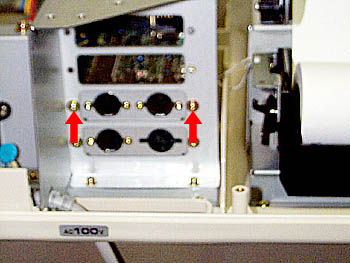

   	ロッキングサポートをＳ−Ｉ／Ｏインターフェースボード１の穴に差し込み、ガイドにネジ２本を取り付ける。
   V.	２枚目、３枚目の場合も同じように取り付ける。 　注意：ボードを複数取り付けた時にボードが表示基板に当たりそうな場合は一番上にＳ−Ｉ／Ｏインターフェースボード２を設置してください。

   以上で取り付けは完了です。

4. 設定方法
   ＊ 設定はＯＷキーを使用します。
   ＊ コントロールキーの位置を「設定２」にし、プリセットシートを使用して下さい。
   ＊ オプションに応じてメインフラグが２種類（Ａ，Ｂ）あり、設定する必要があります。
   ＊ オプションのケーブルを接続する場所により、設定するメインフラグの位置が異なります。

   メインフラグの番号表

   ONになっているディップスイッチ		1		2		3		S-I/O ボード 2
   本体後ろから見た接続の位置		左	右	左	右	左	右
   フラグ番号	A	87	89	91	93	95	97	85
   	B	88	90	92	94	96	98	86


   例）Ｓ−Ｉ−Ｏインターフェースボード１の１枚目の後ろから見て左側にタッチ式バーコードリーダーを取り付ける場合。

   １枚追加時

   ３枚追加時




   a.	(解除)
   b.	(客)
   c.
   d.	(返)
   e.	（オプションによって数値は変わります）
   f.	(品番)
   g.	（オプションによって数値は変わります）
   h.	(品番)
   i.	一旦電源スイッチを切り、５秒以上おいてから再び電源スイッチを入れ直して下さい。
   j.	以上でＳ−Ｉ／Ｏインターフェースボードに関する設定は完了ですが、オプションにより他の設定が必要な場合があります。
