必要部品
プリペイドカードターミナルセット
注）S-I/Oインターフェースボード１に接続するため別途S-I/Oインターフェース１が必要です。部品名 個数 a ポイントカードターミナル（ＰＰ−７７） 1 b 接続ケーブル 1
（他のオプションですでに取り付け、コネクターの空きが１つあれば必要ありません。）
機能説明
- ＥＴ−９０シリーズとＰＰ−７７（ターミナル）を接続することにより、よりいっそうサービスの向上に役立つシステムです。
- カードを入れてレジスターを登録するだけの簡単操作、ポイント端末機での再登録が不要になります。
接続方法
| A. | ＰＰ−７７の準備 | ||||

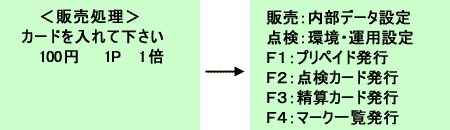

| I. | 単体使用よりレジスターと連動するために設定をします。
|
||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
［その他入力方法］ ＊上記、標準セットが変更になっている時は標準に設定してください。 ・｢数字｣キー入力 → ｢販売｣キーでアンダーバーが次項設定項目に移動します。 ・各画面の最終項目を設定すると、アンダーバーが最初の項目に戻ります。 ↓ ：次ページへ移行します。 ↑ ：前ページに戻ります。 合計 ：前のメニューに戻ります。 ＊その他PP−77の設定は取扱説明書｢東和ポイントカードシステム PP−77｣を 参照してください。 |
|||||
| II. |
|
||||
と入力
| B. | レジスターの準備 ＊ 作業は必ず電源がＯＦＦになっていることを確認して行ってください。 |
|
| I. | アッパーカバーを外す。（手順については別のページに詳細があります。） | |
| II. | Ｓ−Ｉ／Ｏインターフェースボード１を取り付ける。（手順については別のページに詳細があります。） | |
| III. |

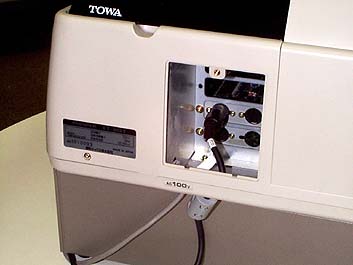

下カバーの角穴に下から接続ケーブルのコネクター（ＤＩＮ１３ピンのオス）を通し、コードの根元を持ち相手側に対し垂直にして、 コネクターの回転方向位置決めのガイド溝を合わせてから２〜３ミリ軽く押し込む。 |
|
| IV. |

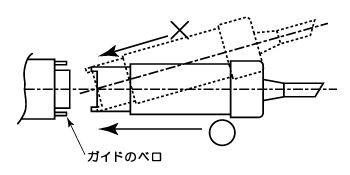

<注意!!> 位置がずれたり垂直でないと入りません。無理に押し込むとガイドのベロを曲げてしまうので特に注意してください。 |
|
| V. | そのまま垂直を保ち最後まで差し込む。 | |
| VI. | アッパーカバーを取り付ける。 | |
以上で取り付けは完了です。
設定方法
＊ 設定はＯＷキーを使用します。
＊ コントロールキーの位置を「設定２」にし、プリセットシートを使用して下さい。
＊ プリセットシートが無くてもキーボードで直接入力できます。
キー入力説明の上の( )内はET-9021/22/23のキーボード上のキーです。ET-9031Fについては下記の対応表を参照して下さい。
Cキーと数字キーについては、プリセットシートとキーボード上のキーは同じです。
| キー対応表 | ||
|---|---|---|
| プリセットシート | キーボード | |
| ET-9021/22/23 | ET-9031F | |
| 開始 | 解除 | ＃ |
| 選択 | 客 | ― |
| 指定 | 返 | 割込 |
| 入力 | 品番 | 現/預 |
| 例：Ｓ−Ｉ／Ｏインターフェースボード１のスイッチ１がＯＮで、後から見て左のコネクタに接続した場合 ケーブルを接続した場所に応じてフラグを設定します。 フラグは２種類（Ａ，Ｂ）あり、まずフラグＡを設定します。 （他の端子に接続するときはＳ−Ｉ／Ｏインターフェースボードの説明を参照して下さい。） |
|||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||

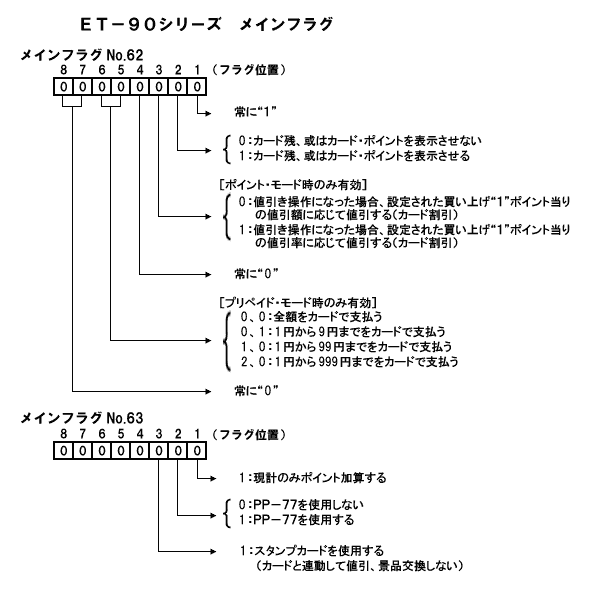

| メインフラグ６２，６３の詳しくはここを参照してください。 一旦電源スイッチを切り、５秒以上おいてから再び電源スイッチを入れ直して下さい。 以上で設定は終了です。 |
|||||||||
立ち上げの手順

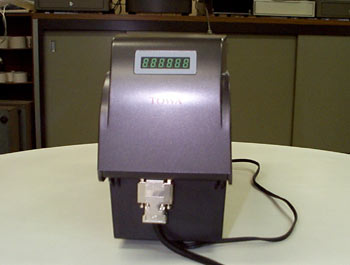

- 以上のメインフラグを設定後、ＰＰ−７７の電源を入れる。
- 再度、電源を入れ直すときはレジスターの電源を先に入れてからＰＰ−７７の電源を入れてください。
＊注意：この逆の順番で電源を入れると、レジスター側の登録時の反応操作が遅くなります。その場合は元の手順で電源を入れ直してください。
