拡張用メモリー

1. 必要部品
   　1.必要部品 　2.機能説明 　3.接続方法 　4.設定方法




2. 機能説明
   　1.必要部品 　2.機能説明 　3.接続方法 　4.設定方法 　ページのトップへ


   1. 拡張用メモリーボードは、１Ｍバイトまでメモリーの拡張ができます。
   2. 顧客管理を行わずモデムを使用しない場合、品番の点数はおよそ１５０００点まで管理が可能になります。
   3. 顧客数を増やす場合にも、拡張用メモリーボードを増設します。
   4. モデム装置を使用する場合には必要です。

   ※II、IIIの変更数についての詳細はこちらを参照してください。
   ※IVの増設についての詳細はこちらを参照してください。



3. 接続方法

   　1.必要部品 　2.機能説明 　3.接続方法 　4.設定方法 　ページのトップへ

   ＊ 作業は必ず電源がＯＦＦになっていることを確認して行ってください。

   I.	アッパーカバーを外す。（手順については別のページに詳細があります。）

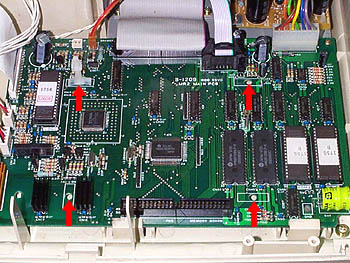

   II.		4本のロッキングサポートをメイン基板上の穴に差し込む。

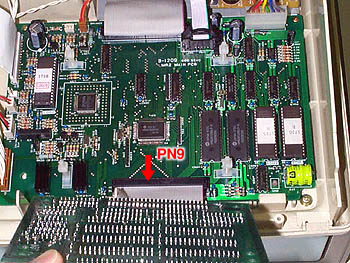

   III.		メイン基板上のＰＮ９へメモリーボードのコネクターを差し込む。

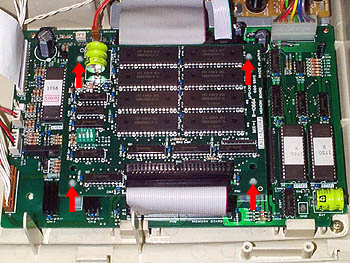

   IV.		拡張用メモリーボードの４ヶ所の穴にロッキングサポートを差し込む。
   V.	アッパーカバーを取り付ける。
   VI.	システムリセットを行う。 左側面にある電源スイッチを「OFF」にする。 コントロール･キーの位置を「設定２」にする。 記録紙をプリンターより外す。 〔レシート送り〕キー・〔記録送り〕キー両方のボタンを押しながら、電源スイッチを「ON」にする。

   以上で取り付けは完了です。



4. 設定方法

   　1.必要部品 　2.機能説明 　3.接続方法 　4.設定方法 　ページのトップへ

   ＊ 設定はＯＷキーを使用します。
   ＊ コントロールキーの位置を「設定２」にし、プリセットシートを使用して下さい。
   ＊ プリセットシートが無くてもキーボードで直接入力できます。
   　キー入力説明の上の( )内はET-7821/23のキーボード上のキーです。ET-7831Fについては下記の対応表を参照して下さい。
   　Cキーと数字キーについては、プリセットシートとキーボード上のキーは同じです。

   キー対応表
   プリセットシート	キーボード
   	ET-7821/23	ET-7831F
   開始	解除	＃
   選択	客	―
   指定	返	割込
   入力	品番	現/預




   ＊品番、顧客数の最大値の変更をします。
   　※変更数についての詳細はこちらを参照してください。

   例：品番数を１００００点、顧客数の明細を記憶しない状態で５００人に変更する。

   I.	(解除)
   II.	(客)
   III.	(品番)
   IV.	(品番)
   V.	ここで品番の変更最大値１００００点を入力します。
   VI.	(品番)
   VII.	(品番)
   VIII.	(品番)
   IX.	ここで顧客の変更最大値５００人を入力します。
   X.	(品番)

   以上で最大値の設定は終了です。
